改進的射流式深井泵結構見下圖1-3:
圖1 射流式深井泵正視示意圖
圖2 射流式深井泵B向視圖
圖3 射流式深井泵離心泵泵體側視示意圖

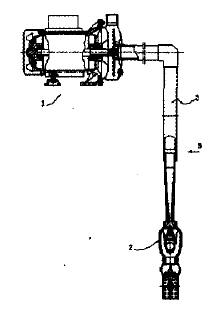

圖1為改進的射流式深井泵的正視示意圖，圖中采用局部剖視示出了離心泵組件與射流泵組件的具體結構；
圖2為圖1所示射流式深井泵的B向視圖，圖中示出了進水管道和回流管道的分布位置及安裝結構；
圖3為圖1所示射流式深井泵的離心泵泵體的側視示意圖，圖中示出了進水管、出水管、回水管及注水口和放水口的分布位置。
參照產品示意圖，改進的射流式深井泵由離心泵組件(1)和射流泵組件(2)組成，離心泵組件為一沖壓焊接成型的離心泵，離心泵組件和射流泵組件借助進水管道(3)和回流管道(4)相連通；進水管道和回流管道的上端分別與設于離心泵泵體的軸向面的進水管和回水管相連接，下端分別與射流泵泵體相連接。改進的射流式深井泵不需要循環水箱，進水管道、回水管道、出水管道分別與離心泵泵體上的進水管、回水管、出水管相連接。
改進的射流式深井泵因其優良的設計和巧妙的結構，已經獲得國際發明專利(專利號：PCT/CN2006/000549)。
3 結語
新型深井泵廣泛應用于建筑、環保等工業部門和農業灌溉、排澇。具有高效節能(效率提高5 -20%)，節材(平均節材75%)，生產效率高，有利于環境保護等特點。產品填補了國內空白。改進的射流式深井泵已在廣東陽江新力工業有限公司批量生產，取得了巨大經濟效益及社會效益。產品出口多個國家和地區，以其優越的性能，良好的質量受到廣泛稱贊。
