4 實例分析
4.1 問題描述
裝甲鋼“包容環”設計用于容納最大速度風扇葉輪爆裂的碎片。該技術系統由風扇、風扇罩（控制氣流的方向）和包容環組成，如圖2。該技術系統的問題是包容環太重，必須減少50%的重量。

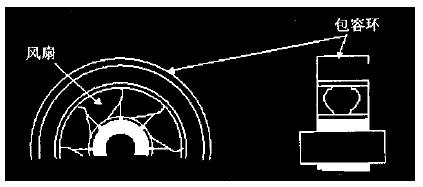

圖2 包容環系統圖
4.2工具的挑選
目前，TRIZ包括分析工具和基于知識的概念開發工具。其中，分析工具提供了辨認和形式化問題的方法和計算機工具，其包括物質一場分析、發明問題的解決算法( ARIZ)。物質一場分析是一種對具體問題進行定義并將問題模型化的方法，而發明問題解決算法則是根據物質一場分析定義的問題模型來導出解決問題的具體方法。概念開發工具包括克服系統對立問題的典型技法、發明問題標準解決方法、物理化學幾何效果工學應用知識庫等，其中，克服系統對立問題的典型技法是利用40個發明原理指明解決問題的關鍵和解決對策的探索方向，而發明問題的標準解決方法則是首先將發明問題按其物質一場模型進行分類，然后再將各類相似問題的解決方法標準化、體系化。在探索具體問題的解決對策時，實現某些功能所需的物理、化學、幾何學等具體原理，則由物理化學幾何學效果工學應用知識庫提供。根據描述問題的類型（按照參數、功能、沖突等），運用TRIZ解決該問題的框架圖(見圖3)來解決問題，該框架圖還可用于挑選合適的工具。

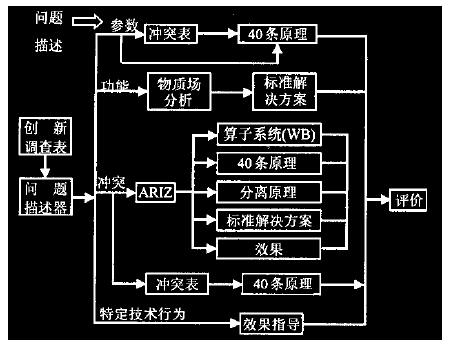

圖3 TRIZ解決問題框架圖
當問題按照特定參數（重量減少）描述時，要選擇以下工具：沖突表、40條創新原理和算子系統。選擇的工具不應包括以下工具：物質場分析、76種標準解決方案、ARIZ和分離原理。
算子系統是一個復雜的、包含許多內在連接的類似網絡的工具，因此只能在軟件的環境下才可以完全實現。理想改進器系統包含了算子系統的一個簡化版本，改進器設計用于改進產品的典型技術參數。重量就是一個那樣的參數，使得改進器成為包容環問題的合適的解決工具。創新工作臺是專業的問題解決軟件產品，它包括：創新問卷調查表(ISQ)；問題描述器；算子系統；創新指導；經挑選的創新實例。
